工業內窺鏡結構組成及工業內窺鏡的原理?隨著科學技術的不斷發展，工業內窺鏡是跟著科學技術的提高，人類需求的變化泛起的一種新興檢測技術。工業內窺鏡可在不需拆卸或破壞組裝及設備停止運行的情況下實現無損檢測，大大提高了檢測人員的工作效率及便利。那么，工業內窺鏡結構組成及工業內窺鏡的原理是什么?接下來深圳SEESEM科技技術人員為您解決：

工業內窺鏡結構組成及原理：

1、工業內窺鏡是由冷光源、光導纖維管和纖維光學內窺鏡三部分組成；

2、冷光源由變壓、調壓裝置、冷卻風扇、金屬碘鎢燈及涂有冷光材料的反射鏡和一組透鏡組成。當接通電源時，金屬碘鎢燈亮，通過調壓裝置可以調整其發光強度；

3、冷光反射鏡將冷光反射到一組透鏡上，經透鏡聚焦后，光線到達導光孔；

4、內窺鏡由目鏡、物鏡和導光探管組成；

5、導光探管內的傳像束和導光束由數萬根細小的玻璃纖維組成；

6、當導光纖維軟管將光源發出的光線傳給內窺鏡時，光線通過導光束到達機器內部的觀察部位。裝在導光探管頭部的物鏡，將機器內部的幾何形狀及顏色通過傳像束傳給目鏡并放大成像。

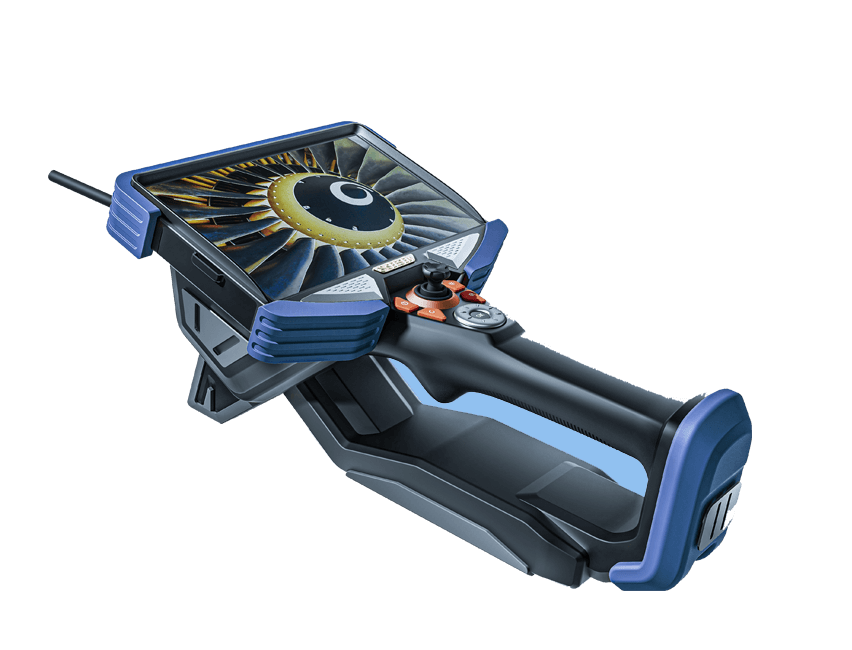

工業內窺鏡結構組成及工業內窺鏡的原理就介紹到這，工業內窺鏡集光、機、電、圖像處理軟件與一體，并且可以配備高清楚彩色監督器這樣攜帶更便利，觀察圖像更清楚，使操縱者利用高倍清楚彩色CMOS，將觀察到的疑點及探傷部位借助獨占的專業軟件處理系統?？膳c監督器或顯示器連接，實時高清楚顯示檢測圖像。

相關推薦閱讀：工業內窺鏡用途有哪些?

工業內窺鏡在每個行業都可以使用，在檢測設備中是必不可少的。它作為一款無損檢測工具，發揮著重要的作用。工業內窺鏡有許多類型，例如手持工業內窺鏡、視頻工業內窺鏡、管道工業內窺鏡、電子工業內窺鏡等等。那么，工業內窺鏡用途有哪些?

「工業內窺鏡品牌」工業內窺鏡用途：

一、透平及發電機檢測：

發電機和透平葉片是產品生產和制造的核心裝置，它們通常被安裝于固定的工廠或海上鉆井平臺，這些裝置的工作和運行需要消耗電力、蒸汽和額外的動力，突發而來的故障或停機將導致高額的維修費用和生產力的損失，有些時候甚至會對人身安全帶來危害。

工業內窺鏡可以在不解體或損壞機械設備的前提下，將內部的圖像數據完整的提供給設備管理人員;工業內窺鏡產品的使用，不僅可以節省大量的減少停工檢修時間，減少不必要的花費，而且?guī)椭O備管理人員制定更優的設備維護和保養工作計劃。

二、石油煉化裝置檢測：

石油煉化企業的贏利能力關鍵取決于生產裝置的連續的不間斷運行，時間和能源的浪費是決定贏利的關鍵因素;避免不必要的停工對于石油煉化企業是至關重要的，一些關鍵的生產工藝流程是很難啟動、停止和容易被控制的，所以任何的錯誤或干擾都會對生產流程產生巨大的影響和不必要的花費。

工業內窺鏡可以幫助您在裝置安裝和建設階段、維修保養階段，大大減少停工檢修時間，節省能源的同時減少不必要的花費，保護檢測人員的人身安全。

三、儲罐及壓力容器檢測：

壓力容器和儲罐被設計用于儲存液體燃料或進行化學反應的場所，經常處于復雜的高溫或高壓環境，它們的內部通常具有特殊的涂層用來維持內部的清潔或者保護分離外部污染物料避免與內部氣體或活性物料進行接觸。

工業內窺鏡產品經常被用來進行施工投產前的檢測、例行維護檢測和維修，一些工藝流程在重新啟動前，需要確認容器或裝置內是否還有殘留物，通常需要檢測工程師穿著厚厚的防護服并攜帶應急呼吸裝備，攀登修建好的腳手架通過入孔進入容器或裝置內部進行檢測。

四、風力發電機組檢測：

風力發電設備比傳統的核能發電和熱能發電更具經濟性，目前處于增長快的新能源技術，風力發電所采用的風資源是免費的自然資源，所以成本的占比較大的是建造成本和后期的維護成本，風機齒輪箱一般的設計壽命為20年，需要定期的維護保養和維修保證生命周期內的正常運行。

所以齒輪箱和葉片等相關部件需要進行周期性的檢測，工業內窺鏡產品應用于風機增速齒輪箱和葉片檢測，風機增速齒輪箱做為傳動系統中的關鍵設備，經受著交變應力和載荷的考驗，需要定期進行工業內窺鏡的內窺檢測和維護。

以上就是關于工業內窺鏡用途有哪些的講解就介紹到這，工業內窺鏡檢測是無需進入容器內部即可進行內部檢測，具有避免外部污染物通過人員進入攜帶、保護容器內部的特殊防護涂層、節省檢測時間和額外花費的特點。
